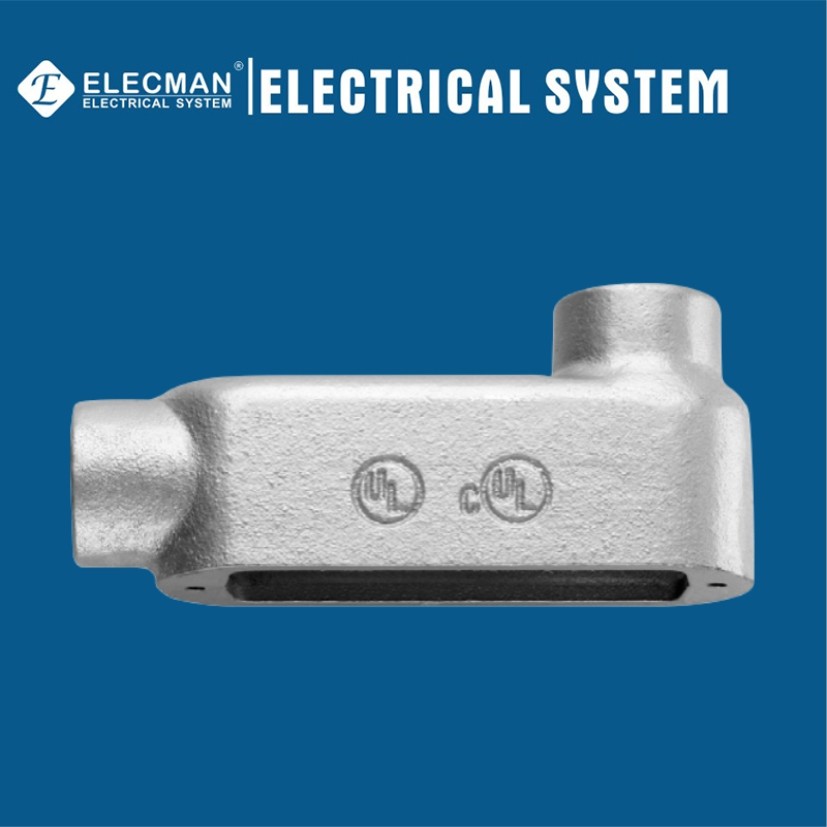

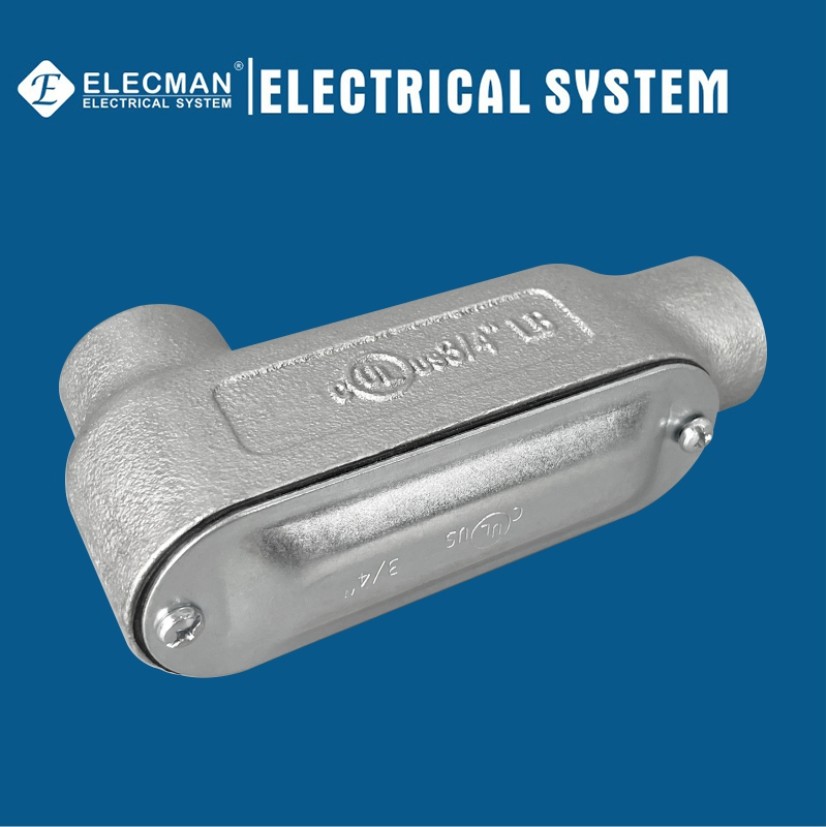

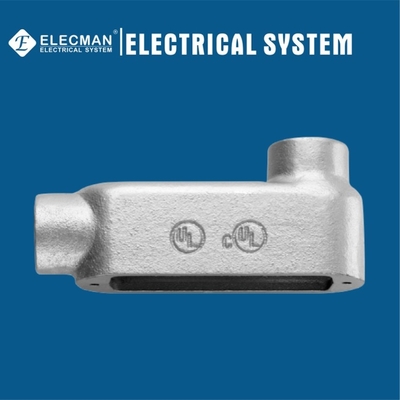

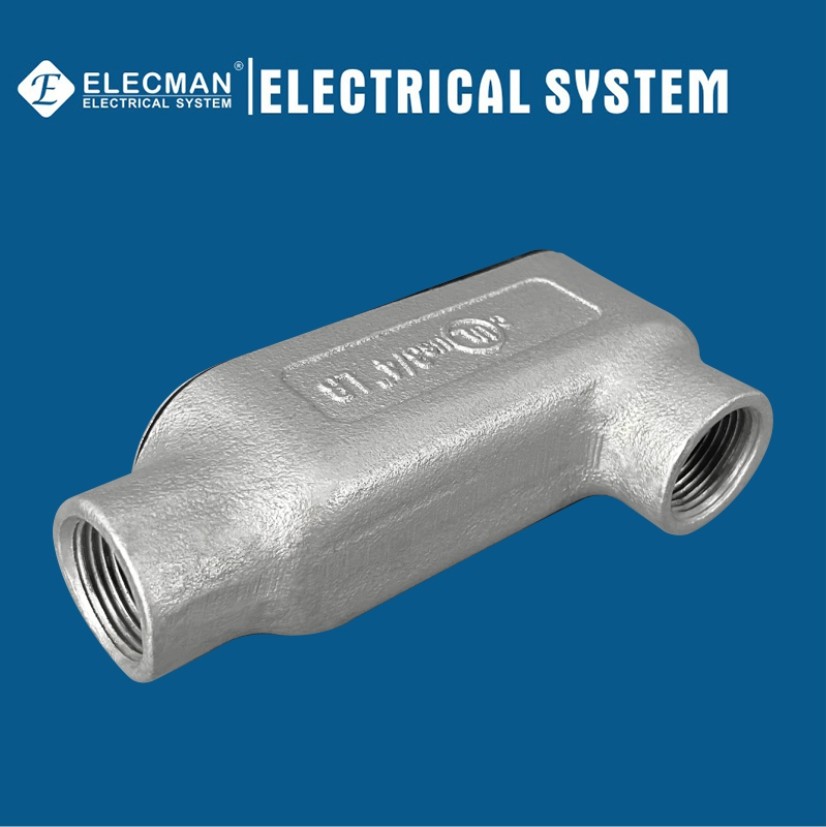

Dövülebilir Demir IMC Sert Form 5 Kanal Gövdeleri Condulet Dişli LB Tip 1/2" - 4"

ELECMAN ® Form 5 Dişli 1/2" - 4" IMC/Sert Boru Gövdesi Dişli LB Tipi

Uygulamalar

ELECMAN ® Form 5 dövülebilir demir 1/2" - 4" IMC/Rijit boru gövdeleri dişli LB tipi boru sistemlerinde şu amaçlarla kullanılır:

• Kurulan iletkenler için çekme çıkışları olarak hareket edin.
• İletkenlerde ek yerleri ve musluklar yapmak için açıklıklar sağlayın.
• Aydınlatma armatürleri ve kablolama cihazları için montaj çıkışları olarak işlev görür.
• Kanal bölümlerini bağlayın.
• Branşman kanalı çalışmaları için musluklar sağlayın.
• Kanal geçişlerinde 90 derecelik kıvrımlar yapın.
• Bakım ve gelecekteki sistem değişikliği için iletkenlere erişim sağlayın.

Özellikler

• Appleton Form 35 kanal gövdeleriyle değiştirilebilir.
• Tel çekmeyi kolaylaştırmak için 11/4” ila 4” C ve LB gövdelerinde yerleşik makaralar.
• Tel yalıtımının korunması için pürüzsüz ve yuvarlak entegre burçlar
• Masif neopren contalar delikli orta kısım dışarı çekilerek açık tipe dönüştürülebilir.
• Paslanmaz çelik kapak vidaları.
• Kubbeli çelik sac kapaklar ek kübik kapasite sağlar.
• Entegre conta kapağı NEMA 4 derecesi sağlar.

Sertifikalar ve Uyumluluklar

ELECMAN® Form 5 dövülebilir demir IMC/Rijit boru gövdeleri dişli LB tipi aşağıdaki özelliklere göre üretilir:

• UL Standardı 514A
• Fed.Spec.WC-586D
• NEMA:FB-1
• NEMA 4

Spesifikasyon Verileri

ELECMAN, 5 adet dövülebilir demirden tam boyutlu IMC/Rijit boru gövdeleri dişli LB tipi sağlar.

Form 5 Dişli Boru Gövdeleri - LB Tipi
Dövülebilir demir
	KEDİ #	Ticaret Büyüklüğü	loş bir	Loş B	Kısma C
	MLB050	1/2"	1-5/16"	4-11/16"	2-1/16"
	MLB075	3/4"	1-1/2"	5-3/8"	2-1/4"
	MLB100	1"	1-13/16"	6-3/16"	2-5/8"
	MLB125	1-1/4"	2-5/8"	8-1/8"	2-3/4"
	MLB150	1-1/2"	2-5/8"	8-1/8"	2-13/16"
	MLB200	2"	3-1/8"	10-1/2"	4-7/16"
	MLB250	2-1/2"	4-5/16"	13-7/8"	5-3/8"
	MLB300	3"	4-5/16"	13-7/8"	5-7/8"
	MLB325	3-1/2"	5-5/8"	16-1/4"	6-7/8"
	MLB400	4"	5-5/8"	16-5/8"	7-3/16"

Ambalaj Bilgileri

Paketleme çok önemlidir, iyi paketleme müşterilerin marka imajını iyileştirmesine yardımcı olabilir, iyi paketleme aynı zamanda müşterilerin ürünleri daha uzun süre iyi stoklamalarına yardımcı olabilir.İç ambalaj için küçük karton kutular veya kendinden sızdırmaz plastik poşet kullanın, dış ambalaj için kaliteli oluklu mukavva kullanın.ELECMAN müşterilerinin her türlü ihtiyacını takip edebilir.

Daha Fazla Özellikler

ELECMAN, 5 dövülebilir demir IMC/Rijit boru gövdeleri dişli tipten daha fazla özellik ve tip sağlar.

FORM 5 Boru Gövdesi LB Tipi(dişli tip)
KEDİ #	Ticaret Büyüklüğü	loş bir	Loş B	Kısma C	Tanım	resimler
MLB050	1/2"	1-5/16"	4-11/16"	2-1/16"	Dövülebilir demir LB Tipi Dişli bağlantı
MLB075	3/4"	1-1/2"	5-3/8"	2-1/4"
MLB100	1"	1-13/16"	6-3/16"	2-5/8"
MLB125	1-1/4"	2-5/8"	8-1/8"	2-3/4"
MLB150	1-1/2"	2-5/8"	8-1/8"	2-13/16"
MLB200	2"	3-1/8"	10-1/2"	4-7/16"
MLB250	2-1/2"	4-5/16"	13-7/8"	5-3/8"
MLB300	3"	4-5/16"	13-7/8"	5-7/8"
MLB325	3-1/2"	5-5/8"	16-1/4"	6-7/8"
MLB400	4"	5-5/8"	16-5/8"	7-3/16"
FORM 5 Boru Gövdesi LL Tipi(dişli tip)
KEDİ #	Ticaret Büyüklüğü	loş bir	Loş B	Kısma C	Tanım	resimler
MLL050	1/2"	2-1/16"	4-11/16"	1-3/8"	Dövülebilir demir LL Tipi Dişli bağlantı
MLL075	3/4"	2-1/4"	5-3/8"	1-11/16"
MLL100	1"	2-5/8"	6-3/16"	1-7/8"
MLL125	1-1/4"	2-3/4"	8-1/8"	2-3/4"
MLL150	1-1/2"	3-1/2"	8-1/8"	2-13/16"
MLL200	2"	4-1/8"	10-1/2"	3-5/16"
MLL250	2-1/2"	4-11/16"	13-5/8"	3-7/8"
MLL300	3"	5-7/8"	13-7/8"	4-3/4"
MLL325	3-1/2"	6-1/8"	16-1/4"	5-5/8"
MLL400	4"	6-15/16"	16-1/4"	5-5/8"
FORM 5 Boru Gövdesi LR Tipi(dişli tip)
KEDİ #	Ticaret Büyüklüğü	loş bir	Loş B	Kısma C	Tanım	resimler
MLR050	1/2"	2-1/16"	4-11/16"	1-3/8"	Dövülebilir demir Sol Tip Dişli bağlantı
MLR075	3/4"	2-1/4"	5-3/8"	1-11/16"
MLR100	1"	2-5/8"	6-3/16"	1-7/8"
MLR125	1-1/4"	2-3/4"	8-1/8"	2-3/4"
MLR150	1-1/2"	2-13/16"	8-1/8"	2-13/16"
MLR200	2"	4-7/16"	10-1/2"	3-5/16"
MLR250	2-1/2"	5-3/8"	13-5/8"	3-7/8"
MLR300	3"	5-7/8"	13-7/8"	4-3/4"
MLR325	3-1/2"	6-7/8"	16-1/4"	5-5/8"
MLR400	4"	7-3/16"	16-5/8"	5-5/8"
FORM 5 Boru Gövdesi C Tipi(dişli tip)
KEDİ #	Ticaret Büyüklüğü	loş bir	Loş B	Kısma C	Tanım	resimler
MC050	1/2"	1-5/16"	5-3/8"	1-3/8"	Dövülebilir demir C Tipi Dişli bağlantı
MC075	3/4"	1-1/2"	6"	1-11/16"
MC100	1"	1-13/16"	7-1/16"	1-7/8"
MC125	1-1/4"	2-5/8"	9"	2-3/4"
MC150	1-1/2"	2-5/8"	9"	2-13/16"
MC200	2"	3-1/8"	11-1/2"	3-5/16"
MC250	2-1/2"	4-5/16"	15"	3-7/8"
MC300	3"	4-5/16"	15-1/8"	4-3/4"
MC325	3-1/2"	4-7/8"	18-1/8"	5-5/8"
MC400	4"	4-7/8"	18-1/8"	5-5/8"
FORM 5 Boru Gövdesi T Tipi(dişli tip)
KEDİ #	Ticaret Büyüklüğü	loş bir	Loş B	Kısma C	Tanım	resimler
MT050	1/2"	2-1/16"	5-3/8"	1-5/16"	Dövülebilir demir T Tipi Dişli bağlantı
MT075	3/4"	2-1/4"	6"	1-1/2"
MT100	1"	2-5/8"	7-1/16"	1-13/16"
MT125	1-1/4"	2-3/4"	9"	2-5/8"
MT150	1-1/2"	3-1/2"	9"	2-5/8"
MT200	2"	4-1/8"	11-1/2"	3-1/8"
MT250	2-1/2"	5-11/16"	15"	4-5/16"
MT300	3"	5-7/8"	15-1/8"	4-5/16"
MT325	3-1/2"	6-13/16"	18-1/8"	4-7/8"
MT400	4"	7-3/16"	18-1/8"	4-7/8"
FORM 5 Boru Gövdesi TB Tipi(dişli tip)
KEDİ #	Ticaret Büyüklüğü	loş bir	Loş B	Kısma C	Tanım	resimler
MTB050	1/2"	1-5/16"	5-1/4"	1-5/16"	Dövülebilir demir TB Tipi Dişli bağlantı
MTB075	3/4"	1-9/16"	6-1/16"	1-9/16"
MTB100	1"	1-13/16"	7-1/8"	1-13/16"
MTB125	1-1/4"	2-7/16"	9-5/16"	3-3/4"
MTB150	1-1/2"	2-9/16"	9-5/16"	3-3/4"
MTB200	2"	3-3/16"	11-13/16"	4-1/8"
FORM 5 Boru Gövdesi X Tipi(dişli tip)
KEDİ #	Ticaret Büyüklüğü	loş bir	Loş B	Kısma C	Tanım	resimler
MX050	1/2"	2-13/16"	5-7/16"	1-3/4"	Dövülebilir demir X Tipi Dişli bağlantı
MX075	3/4"	2-15/16"	6-1/16"	2"
MX100	1"	3-9/16"	7-1/8"	2-1/4"
MX125	1-1/4"	4-7/16"	9-1/8"	2-9/16"
MX150	1-1/2"	4-7/16"	9-1/8"	2-3/4"
MX200	2"	5-3/8"	11-3/4"	3-7/16"
